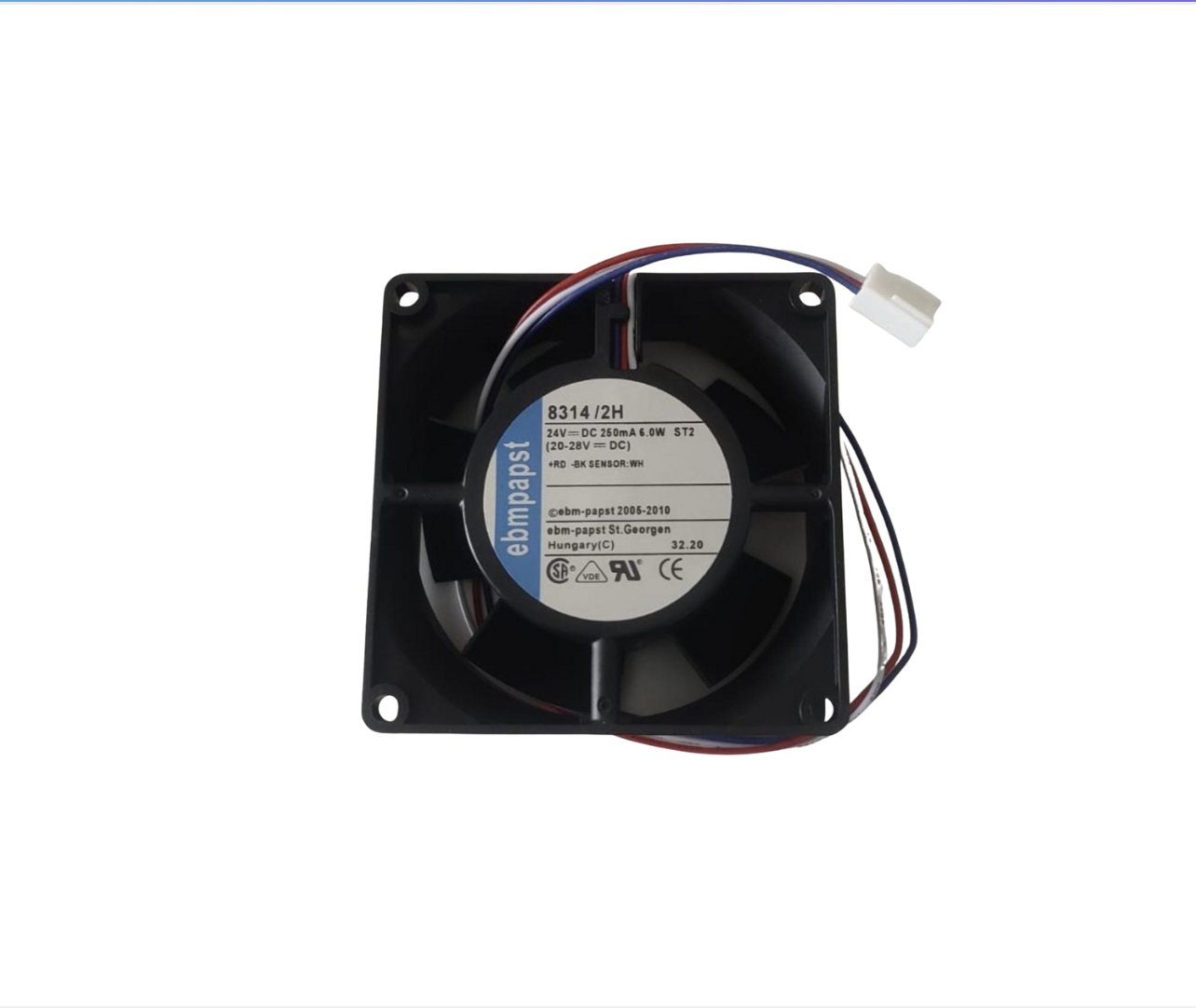

ebm-papst 8314/2H, 24V DC ile çalışan, kompakt yapılı ve yüksek performanslı bir aksiyal (tubeaxial) fan modelidir. 80 × 80 × 32 mm ebatlarında olup, tacho (hız sinyali) çıkışı da sağlar; bu sayede sistem kontrolü yapan elektronik kartlarla entegre çalışabilir.
Bu fan modelinde rulman sistemi kullanılmıştır (ball bearing), böylece uzun hizmet süresi ve güvenilir çalışma sağlanır. Ayrıca ters polarite koruması ve rotor kilitleme koruması gibi elektronik koruma özellikleri mevcuttur.
Uygulama Alanları:
Elektronik panoların soğutulması
Enstrümantasyon ve kontrol dolapları
Güç elektroniği modülleri
HVAC sistemleri
Endüstriyel ekipman soğutma
Öne Çıkan Avantajlar:
Kompakt ölçüler sayesinde sınırlı alanlarda kullanım
Tacho çıkışı ile hız izlemesi ve kontrolü
Yüksek hava debisi ve düşük ses seviyesi
Elektronik koruma (ters polarite, rotor kilitleme)
Uzun ömürlü rulman sistemi
| Özellik | Değer / Açıklama |
|---|---|
| Marka / Model | ebm-papst 8314/2H |
| Tip | DC Aksiyal Fan |
| Ebatlar | 80 × 80 × 32 mm |
| Nominal Gerilim | 24 VDC |
| Gerilim Aralığı | 12 … 28 VDC (datasheet’e göre) |
| Güç Tüketimi | Serbest havada (∆p = 0): 6 W |
| Akım | 0,25 A (250 mA) |
| Hız (RPM) | 5.000 rpm (maksimum) |
| Hava Debisi | 1,32 m ^ 3/min ( 47.1 CFM) |
| Statik Basınç | 138 Pa (maksimum) |
| Ses Seviyesi | 48 dB(A) (serbest havada) |
| Rulman Tipi | Top rulman (ball bearing) |
| Ömür (L10) | 40 C: 55.000 saat |
| Sinyal (Tacho) | Açık kollektör çıkışı (tachometer) |
| Koruma Özellikleri | Ters polarite koruması, rotor kilitleme koruması |
| Çalışma Sıcaklığı | −20 C … +75 C |
| Malzeme – Gövde | Cam elyaf takviyeli PBT plastik |
| Malzeme – Kanat | Cam elyaf takviyeli PA plastik |
| Ağırlık | 0,170 kg |
| Kablosuz Bağlantı | 3 iletkenle (Wheel +, GND, Tacho) |
